齿轮油泵的工作原理及结构，圆弧齿轮泵的相关知识

齿轮油泵的原理,齿轮油泵的工作原理,齿轮油泵的结构

由两个齿轮相互啮合在一起而构成的泵称为齿轮泵。它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的，它属于回转泵，也可以认为属于容积泵。齿轮泵的种类较多。按啮合方式可以分为外啮合齿轮泵和内啮合齿轮泵；按轮齿的齿形可分为正齿轮泵、斜齿轮泵和人字齿轮泵等。

齿轮油泵的工作原理及结构

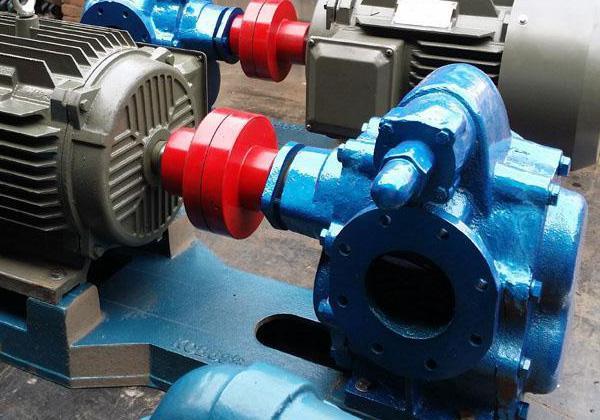

外啮合齿轮泵是应用广泛的一种齿轮油泵，一般齿轮泵通常指的就是外啮合齿轮泵。它的结构，主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

内啮合齿轮泵，它由一对相互啮合的内齿轮、及它们中间的月牙形件、泵壳等构成。月牙形件的作用是将吸入室和排出室隔开。当主动齿轮旋转时，在齿轮脱开啮合的地方形成局部真空，液体被吸A泵内充满吸入室各齿间，然后沿月牙形件的内外两侧分两路进入排出室。在轮齿进入啮合的地方，存在于齿间的液体被挤压而送进排出管。

齿轮油泵除具有自吸能力、流量与排出压力无关等特点外，泵壳上无吸A阀和排出阀，具有结构简单，流量均匀、工作可靠等特性，但效率低、噪音和振动大、易磨损，用来输送无腐蚀性、无固体颗粒并且具有润滑能力的各种油类，温度一般不超过70'℃，例如润滑油、食用植物油等。一般流量范围为0. 045～30ms／h，压力范围为0.7—20MPa，工作转速为1200—4000r／min。

齿轮油泵特点及工作原理:

1、结构紧凑,使用和保养方便。

2、具有良好的自吸性,故每次开泵前无须灌入液体。

3、齿轮油泵的润滑是靠输送的液体而自动达到的,故日常工作时无须别加润滑油。

齿轮油泵广泛应用于石油,化工,船舶,电力,粮油,食品,医疗,建材,冶金及国防科研等行业。

齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分.A为吸入腔,B为排出腔.齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入啮合时液体被挤出。

圆弧齿轮泵的优点：

圆弧齿轮泵采用了国际上被认为输送泵先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。

圆弧齿轮泵表面粘涂的原理及特点：

近年来圆弧齿轮泵表面粘涂技术在我国设备维修中得到了广泛的应用，适用于各种材质的零件和设备的修补。其工作原理是将加入二硫化钼、金属粉末、陶瓷粉末和纤维等特殊填料的胶粘剂，直接涂敷于材料或零件表面，使之具有耐磨、耐蚀等功能，主要用于表面强化和修复。它的工艺简单、方便灵活、安全可靠，不需要专门设备，只需将配好的胶涂敷于清理好的零件表面，待固化后进行修整即可，常在室温下操作，不会使零件产生热功当量影响和变形等。

圆弧泵模温机介绍

理想的圆弧齿轮泵加热方法应为热油加热。热油不间断地通过模具内管道，从内部进行模具加热，使模具达到适合生产的状态。由于导热油不但能加热，亦可像水般进行冷却，功能像热交换器般，可保持模具温度在一定范围内，即使生产中断时亦可适当地保持模具温度。

圆弧泵模温机利用高热传性的导热媒体，以便在很短的时间内将模具内多余的热送走。模温机在设定好热平衡温度后，能自动控制其温度在极小误差之内，且能维持定值。
