离心泵是一种什么泵?离心泵的基础知识分享

来源: 栏目:行业动态 · 发布日期:2021/1/18 15:22:23

离心泵是利用叶轮旋转而使水产生的离心力来工作的,故称为离心泵。离心泵在启动前,必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水在离心力的作用下,被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处,由于水在离心力的作用下被甩出后形成真空,吸水池中的水便在大气压力的作用下被压进泵壳内,叶轮通过不停地转动,使得水在叶轮的作用下不断流入与流出,达到了输送水的目的。

离心泵的分类

1).按液体吸入叶轮方式分:

(1) 单吸式泵:叶轮只有一侧有吸入口,液体从叶轮的一面进入叶轮。

(2) 双吸式泵:叶轮两侧都有吸入口,液体从两面进入叶轮。

2)按叶轮级数分:

(1) 单级泵:只有一个叶轮。

(2) 多级泵:同一泵轴上装有串联的两个以上叶轮。

3)按泵体形式分:

(1)蜗壳泵:壳体呈螺旋线形状,液体自叶轮甩出后,进入螺旋形的蜗室,再送入排出管线,如Y型泵。

(2)双蜗壳泵:叶轮排出侧具有双蜗室的壳体。

(3)筒式泵:整个泵内壳装在一外筒体内的双层壳体离心泵。

4)此外,按泵输送介质不同可分为清水泵、油泵、耐腐蚀泵等。

离心泵的主要零件:

离心泵是由许多零件组成的,根据工作时各部件所处的工作状态,大致可以分成三大类型:转动部件、固定部件和交接部件。

1.叶轮

叶轮是泵的核心组成部分,它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成,见图l-2。选择叶轮材料时,除了要考虑离心力作用下的机械强度以外,还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。

叶轮一般可分为单吸式叶轮与双吸式叶轮两种。单吸式叶轮如图l-2所示,它是单边吸水,叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图1—3所示两边吸水,叶轮盖板呈对称状,一般大流量离心泵多数采用双吸式叶轮。

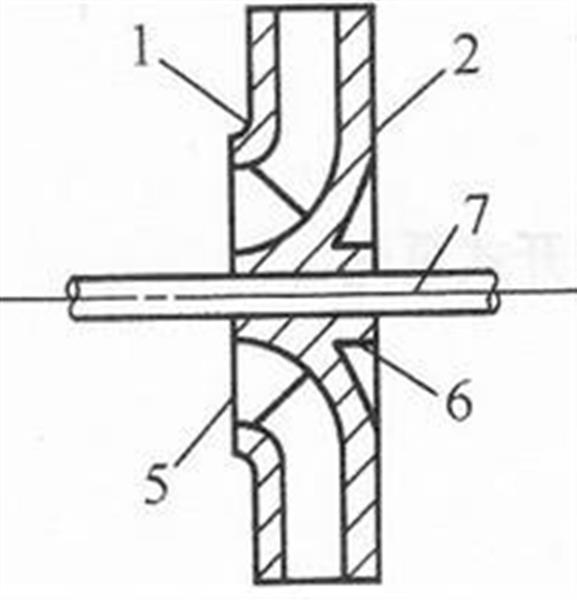

图1 2单吸式叶轮    图l—3双吸式叶轮

1一前盖板;2一后盖板;3一叶片;4叶槽;    1一吸人口;2一轮盖;3一叶片5一吸水口;6一轮毂;7一泵轴    4一轮毂;5一轴孔

叶轮按其盖板情况又可分为封闭式、敞开式和半开式三种,如图l—4所示。离心泵往往采用封闭式叶轮单槽道或双槽道结构,以防止杂物堵塞;砂泵则往往采用半开式及敞开式结构,以防止砂粒对叶轮的磨损及堵塞。

2.泵轴

泵轴是用来旋转泵叶轮的。常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度和足够的刚度,其挠度不超过允许值。叶轮和轴用键来联结。键是转动体之问的连接件,离心泵中一般采用平键,这种键只能传递扭矩而不能固定叶轮的轴向位置,在大、中型水泵中叶轮的轴向位置通常采用轴套和并紧轴套的螺母来定位的。

3.泵壳

其过水部分要求有良好的水力条件。水泵及泵站设计计算叶轮工作时,沿蜗壳的渐扩断面上,流量是逐渐增大的,为了减少水力损失,在离心泵设计中应使沿蜗壳渐扩断面流动的水流速度是一常数。水由蜗壳排出后,经锥形扩散管而流入压水管。蜗壳上锥形扩散管的作用是降低水流的速度,使流速水头的一部分转化为压力水头。泵壳的材料选择,除了考虑介质对过流部分的腐蚀和磨损以外,还应使壳体具有作为耐压容器的足够的机械强度。

4.泵壳

泵壳由若干零部件组成,其内腔形成了叶轮工作室、吸水室和压水室。泵壳的形状和大小取决于叶轮结构形式和尺寸以及由水力设计确定的吸水室和压水室形状尺寸。泵壳主要有端盖式泵壳和中开式泵壳两种,端盖式泵壳沿着与泵轴心线相垂直的径向面剖分,形成泵体

和泵盖,多用于单级泵,如图1-5(a)所示;中开式泵壳沿通过泵轴心线的平面剖分的泵壳,常用于双支承的蜗壳式泵,如横轴单吸双吸泵等。

离心泵型号、意义

离心泵型号的表示方法一般由首、中、尾三部分组成,首部为数字,表示泵的主要尺寸、规格,一般为泵的吸入口直径(毫米或英寸);中部用汉语拼音表示泵的型式、特征或用途,如D表示多级分段式,Sh表示单级双吸,F表示耐腐蚀泵,Y表示离心式油泵;尾部一般用数字表示泵的主要性能参数,如单级额定扬程、多级泵的级数等。如果泵内安装的是经过切削过的叶轮,则在尾部后面加上A、B、C字样。

例如:80AY100×2A

以上有关“离心泵”的知识由上海宏东泵业提供分享。
