ZXC柴油机自吸泵

所属类别：自吸泵

产品名称：ZXC柴油机自吸泵

产品标签：ZXC系列柴油机自吸式离心泵机组

更新时间：2021/5/13 11:34:37

访问统计：

产品特征：

ZXC系列柴油机自吸式离心水泵机组，以柴油机为驱动，水泵为卧式自吸离心泵。该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构简单，工作可靠，无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同的泵比较，排量大，性能高。

ZXC系列柴油机自吸式离心水泵机组在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。ZWC系列柴油机自吸式离心水泵机组广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门、城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5，温度低于80℃物理及化学性质类似清水的其它液体。

技术原理：

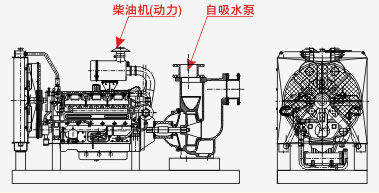

ZXC系列柴油机自吸式离心水泵机组，主要由柴油机、泵体、叶轮后盖，机械密封、泵轴、轴承座、进口阀、气液分离管，加水阀门、进、排接管等组成。

泵正常起动后，叶轮将吸入室内所存的液体及吸入管中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，水泵即投入正常作业。

技术参数：

型号	进出口径 mm	流量		扬程 m	转速 r/min	柴油机
型号	进出口径 mm	m³/h	L/s	扬程 m	转速 r/min	柴油机
ZXC25-3.2-32	25/25	3.2	0.89	32	2600	R165M
ZXC32-3.2-20	32/25	3.2	0.89	20	2600	R165M
ZXC32-3.2-32	32/25	3.2	0.89	32	2600	R165M
ZXC32-5-40	32/25	5	1.39	40	2600	R176M
ZXC32-3.2-50	32/25	3.2	0.89	50	2600	R176M
ZXC32-5-50	32/25	5	1.39	50	2600	R175M
ZXC40-6.3-20	40/32	6.3	1.75	20	2600	R165M
ZXC40-6.3-32	40/32	6.3	1.75	32	2600	R170M
ZXC40-12.5-32	40/32	12.5	3.48	32	2600	R176M
ZXC40-10-40	40/32	10	2.78	40	2600	R175M
ZXC40-6.3-50	40/32	6.3	1.75	50	2600	R175M
ZXC40-12.5-50	40/32	12.5	3.48	50	2600	R185M
ZXC40-12.5-60	40/32	12.5	3.48	60	2200	ZS195M
ZXC40-12.5-75	40/32	12.5	3.48	75	2200	ZS1105M
ZXC50-15-12	50/50	15	4.17	12	2600	R165M
ZXC50-18-20	50/50	18	5	20	2600	R170M
ZXC50-12.5-32	50/50	12.5	3.48	32	2600	R176M
ZXC50-20-30	50/50	20	5.56	30	2600	R175M
ZXC50-14-35	50/50	14	3.89	35	2600	R175M
ZXC50-10-40	50/50	10	2.78	40	2600	R175M
ZXC50-12.5-40	50/50	12.5	3.48	40	2600	R175M
ZXC50-12.5-50	50/50	12.5	3.48	50	2600	R185M
ZXC50-15-60	50/50	15	4.17	60	2200	ZS195M
ZXC50-15-75	50/50	15	4.17	75	2200	ZS1105M
ZXC65-30-15	65/50	30	8.34	15	2600	R176M
ZXC65-30-17	65/50	30	8.34	17	2600	R175M
ZXC65-25-20	65/50	25	6.95	20	2600	R175M
ZXC65-20-30	65/50	20	5.56	30	2600	R175M
ZXC65-25-32	65/50	25	6.95	32	2600	R185M
ZXC65-20-40	65/50	20	5.56	40	2600	R185M
ZXC65-25-50	65/50	25	6.95	50	2200	ZS195M
ZXC65-25-60	65/50	25	6.95	60	2200	ZS1105M
ZXC65-25-70	65/50	25	6.95	70	2200	L24M
ZXC80-35-13	80/65	35	9.73	13	2600	R176M
ZXC80-43-17	80/65	43	11.95	17	2600	R175M
ZXC80-50-20	80/65	50	13.89	20	2600	R185M
ZXC80-40-22	80/65	40	11.12	22	2600	R185M
ZXC80-50-25	80/65	50	13.89	25	2200	ZS195M
ZXC80-50-32	80/65	50	13.89	32	2200	ZS195M
ZXC80-60-40	80/65	60	16.67	40	2200	ZS1105M
ZXC80-60-50	80/65	60	16.67	50	2200	L24M
ZXC80-60-55	80/65	60	16.67	55	2200	ZS1125M
ZXC80-60-70	80/65	60	16.67	70	2200	L32M
ZXC100-100-15	100/80	100	27.78	15	2200	ZS195M
ZXC100-100-20	100/80	100	27.78	20	2200	ZS1105M
ZXC100-100-32	100/80	100	27.78	32	2200	L24M
ZXC100-100-40	100/80	100	27.78	40	2200	ZS1125M
ZXC100-100-50	100/80	100	27.78	50	2200	L32M
ZXC125-120-20	125/100	120	33.34	20	2200	ZS1125M
ZXC125-140-25	125/100	140	38.89	25	2200	L32M
ZXC125-120-32	125/100	120	33.34	32	2200	L32M
ZXC150-150-20	150/125	150	41.67	20	2200	ZS1125M
ZXC150-160-25	150/125	160	44.45	25	2200	L32M
ZXC150-150-32	150/125	150	41.67	32	2200	L32M
ZXC150-160-15	150/125	160	44.45	15	1500	ZH2110D
ZXC150-160-20	150/125	160	44.45	20	1500	K4100D
ZXC150-160-30	150/125	160	44.45	30	1500	495ZD
ZXC150-170-40	150/125	170	47.23	40	1500	R6105ZD
ZXC200-300-15	200/150	300	83.34	15	1500	K4100D
ZXC200-300-20	200/150	300	83.34	20	1500	495ZD
ZXC200-200-32	200/150	200	55.56	32	1500	495ZD
ZXC200-300-25	200/150	300	83.34	25	1500	K4100ZD
ZXC200-350-30	200/150	350	97.23	30	1500	R4105ZD
ZXC200-250-40	200/150	250	69.45	40	1500	R4105ZD
ZXC200-200-45	200/150	200	55.56	45	1500	R4105ZD
ZXC200-400-32	200/150	400	111.12	32	1500	R6105ZD
ZXC200-200-38	200/150	200	55.56	38	1500	K4100ZD
ZXC200-250-50	200/150	250	69.45	50	1500	R6105ZD
ZXC200-300-55	200/150	300	83.34	55	1500	R6105ZD
ZXC200-280-63	200/150	280	77.78	63	1500	R6105AZLD
ZXC200-350-65	200/150	350	97.23	65	1500	R6105IZLD
ZXC250-550-20	250/200	550	152.78	20	1500	R6105ZD
ZXC250-400-28	250/200	400	111.12	28	1500	R6105ZD
ZXC250-550-32	250/200	550	152.78	32	1500	R6105ZD
ZXC250-400-40	250/200	400	111.12	40	1500	R6105ZD
ZXC250-400-50	250/200	400	111.12	50	1500	R6105AZLD
ZXC250-450-55	250/200	450	125	55	1500	R6105IZLD
ZXC300-700-20	300/250	700	194.45	20	1500	R6105ZD
ZXC300-600-32	300/250	600	166.67	32	1500	R6105AZLD
ZXC300-500-50	300/250	500	138.89	50	1500	R6105IZLD
